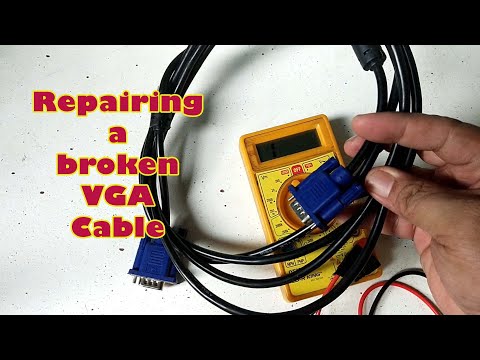

VGAケーブルは、コンピューターまたはノートブックのビデオ出力をモニターに接続します。ゲーム機やその他の電子機器で他の用途があります。 VGAケーブルには、使用する接続の種類に応じて、15、14、または9ピンコネクタがあります。使用目的によっては、一部のピンが欠落している場合があります。ケーブルに欠陥がある場合は、各ワイヤの導通テストを個別に実行します。
ステップ1
デジタルマルチメータの連続性オプションを選択します。多くの場合、「音波」の記号が付いています。一緒にプローブをタッチします。デバイスはゼロオームを示し、回路が完成したことを示します。ほとんどのマルチメータは、導通を確認するときにビープ音を鳴らします。
ステップ2
いずれかのコネクタの左側のピンにプローブを接触させます。他のコネクタの同じピンに他のプローブを接触させながら、所定の位置に保持します。それらの間のワイヤーが良好な状態である場合、メーターはゼロを示します。 「1」または「OL」と表示されている場合は、断線しています。
ステップ3
ピンの列を順に進み、各ペアのプローブに触れます。導通テストに失敗したピンの位置に注意してください。結果をケーブルのピン配置図と比較します。それらのいくつかは意図的に切断されている場合があります。
ステップ4
図を確認して、各ピンに接続されているワイヤの色を確認してください。コネクタが分解できる場合は、開いて確認してください。時々、これがこの情報を見つける唯一の方法です。
手順5
ケーブルの中央でケーブルの絶縁体を1 cmカットします。外部絶縁体を取り外しますが、内部のワイヤを損傷しないでください。ケーブルが材料で包まれている場合は、それを壊して個々のワイヤーにアクセスします。テストに失敗した特定のワイヤーを見つけます。
手順6
疑わしい糸に静かに針を押し込みます。絶縁体に穴を開けますが、ケーブルを反対側から引き裂かないでください。コネクタの一方の端にある1つのマルチメータプローブを針に、もう1つを関連するピンに接続します。導通を確認してください。 2番目のプローブを他のコネクターに接続し、テストを繰り返します。ケーブル障害はテストに失敗した半分にあります。
手順7
プローブをケーブルの壊れた部分のコネクタに触れたままにします。針をコネクタに近づけ、挿入し、毎回マルチメータを確認してください。ケーブルがテストに合格した場合、問題はそのポイントと以前のポイントの間になります。 2点間でさらにテストを実行して、正確な位置を特定します。
手順8
断線箇所の絶縁をカットしてください。断線したワイヤの両端の絶縁体を0.5 cm剥ぎ取り、金属の2つの短い部分を露出させます。
手順9
両端を指でひねって、つなぎます。 2つのコネクタ間の導通テストを実行して、問題が解決したことを確認します。
手順10
ケーブル内の損傷したワイヤーごとにこのプロセスを繰り返します。終了したら、絶縁が除去されたすべての領域に電気テープを巻き付けて修復を完了します。
